Características
La fibra especial de baja sensibilidad a la flexión proporciona un alto ancho de banda y una excelente transmisión de comunicación adecuada
Dos miembros de fuerza paralelos de FRP aseguran un buen rendimiento de resistencia al aplastamiento para proteger la fibra
El alambre de acero único como elemento de resistencia adicional garantiza un buen rendimiento de la resistencia a la tracción
Estructura simple, peso ligero y alta practicidad.
Novedoso diseño de flauta, fácil de pelar y empalmar, simplificar la instalación y el mantenimiento
Baja emisión de humos, cero halógenos y cubierta ignífuga

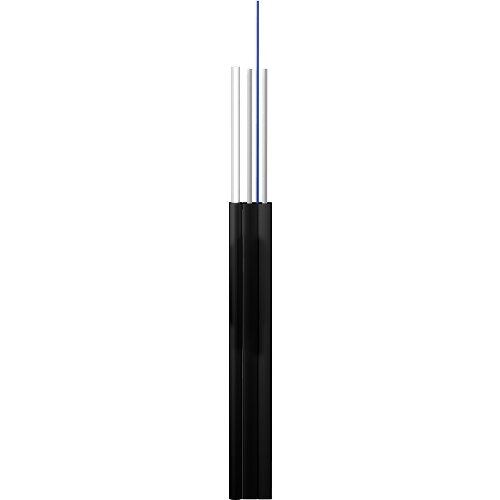

Dibujo Estructura
1 chaqueta LSZH
2. Miembro de fuerza FRP
3. Unidad de fibra óptica
4. Alambre de acero
Parámetros técnicos
|
Modelo de cable |
Recuento de fibra |
Tamaño del cable （mm） |
Peso del cable (Referencia) （kg/km） |
Resistencia a la tracción Largo/Corto Plazo （N) |
Resistencia al aplastamiento Largo/Corto Plazo
|
Radio de curvatura Dinámica estática
|
|
GJYXFCH-1Xn |
1 |
(2.0±0.1)*(5.0±0.1) |
20 |
300/600 |
1000/2200 |
15/30 |
|
GJYXFCH-2Xn |
2 |
(2.0±0.1)*(5.0±0.1) |
20 |
300/600 |
1000/2200 |
15/30 |
|
GJYXFCJH-1Xn |
1 |
(2.0±0.1)*(5.6±0.1) |
21 |
300/600 |
1000/2200 |
15/30 |
|
GJYXFCDH-4Xn |
4(Ribbon) |
(2.0±0.2)*(6.0±0.2) |
22 |
300/600 |
1000/2200 |
15/30 |
Temperatura de almacenamiento/funcionamiento: -20 ℃ ~ + 60 ℃
Características ópticas|
Tipo de fibra |
Atenuación |
OFL |
Ancho de banda de modo efectivo |
Longitud de enlace Ethernet de 10 Gbit/s |
Radio de curvatura mínimo |
||||
|
Condición |
1310/1550nm |
850/1300nm |
850/1300nm |
850nm |
850nm |
/ |
|||
|
Valor típico |
Valor máximo |
Valor típico |
Valor máximo |
||||||
|
Unit |
dB/km |
dB/km |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
|
|
G657A1 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
|
G657A2 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
|
OM3 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥1500/500 |
≥2000 |
≤300 |
30 |
|
|
OM4 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥3500/500 |
≥4700 |
≤550 |
30 |
|
