Cable elevador/plenum

< >

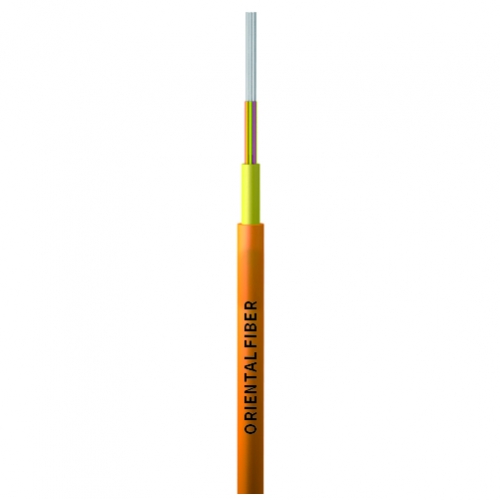

Cable de distribución multipropósito (≤24f)

El cable de distribución multipropósito utiliza varias fibras de amortiguación apretada ignífugas de Φ900 μm como medio de comunicación óptica, la fibra de amortiguación apretada envuelta con una capa de hilo de aramida como unidades de miembro de fuerza, y el cable se completa con un PVC o LSZH (bajo humo, cero chaqueta halógena, retardante de llama).

PDF

Características

Fibra amortiguadora apretada fácil de pelar

La fibra de amortiguación apretada tiene un excelente rendimiento ignífugo

El hilo de aramida como miembro de fuerza hace que el cable tenga una excelente resistencia a la tracción

El material de la cubierta exterior tiene muchas ventajas, como anticorrosión, anti-agua, anti-radiación ultravioleta, retardante de llama e inofensivo para el medio ambiente, etc.

Aplicaciones

Distribución de cables para cualquier propósito en interiores

Cable de distribución troncal en un edificio

Puente de fibra óptica múltiple

Estándares

Cumplir con la Norma YD/T 12584, ICEA596, GR-409, IEC 60794-2-20/21, etc.; y el cable de PVC cumplen con los requisitos de aprobación UL OFNR y OFNP. Diferentes chaquetas LSZH cumplen con IEC 60332-1 o IEC 60332-3C.

Dibujo Estructura

1. Amortiguador apretado

2. Hilo de aramida

3 chaqueta

Parámetros técnicos

Modelo de cable	Diámetro del cable (Referencia)（mm）	Peso del cable (Referencia) （kg/km）		Resistencia a la tracción Largo/Corto Plazo （N）	Resistencia al aplastamiento Largo/Corto Plazo （N/100mm）	Radio de curvatura Dinámica estática （mm）
Modelo de cable	Diámetro del cable (Referencia)（mm）	Chaqueta de PVC	Chaqueta LSZH	Resistencia a la tracción Largo/Corto Plazo （N）	Resistencia al aplastamiento Largo/Corto Plazo （N/100mm）	Radio de curvatura Dinámica estática （mm）
04	4.8±0.3	16	18	130/440	300/1000	20D/10D
06	5.1±0.3	20	23	130/440	300/1000	20D/10D
08	5.6±0.3	27	31	130/440	300/1000	20D/10D
12	6.2±0.3	32	36	130/440	300/1000	20D/10D
24	8.1±0.3	53	57	200/660	300/1000	20D/10D

Optical Characteristics

Tipo de fibra	Atenuación				OFL	Ancho de banda de modo efectivo	Longitud de enlace Ethernet de 10 Gbit/s	Radio de c urvatura mínimo
Condición	1310/1550nm		850/1300nm		850/1300nm	850nm	850nm	/
Condición	Valor típico	Valor máximo	Valor típico	Valor máximo	850/1300nm	850nm	850nm	/
Unit	dB/km	dB/km	dB/km	dB/km	MHZ.km	MHZ.km	m	mm
G652D	0.36/0.22	0.5/0.4	---	---	---	---	---	16
G657A1	0.36/0.22	0.5/0.4	---	---	---	---	---	10
G657A2	0.36/0.22	0.5/0.4	---	---	---	---	---	7.5
50/125	---	---	3.0/1.0	3.5/1.5	≥500/500	---	---	30
62.5/125	---	---	3.0/1.0	3.5/1.5	≥200/500	---	---	30
OM3	---	---	3.0/1.0	3.5/1.5	≥1500/500	≥2000	≤300	30
OM4	---	---	3.0/1.0	3.5/1.5	≥3500/500	≥4700	≤550	30

Transporte/almacenamiento/temperatura de funcionamiento: -20 ℃-+60 ℃, temperatura de instalación: -5 ℃-+50 ℃
