Características
Buen rendimiento mecánico y de temperatura.
Tubo holgado de alta resistencia resistente a la hidrólisis
Compuesto especial de relleno de tubos que garantiza una protección crítica de la fibra
La estructura compacta especialmente diseñada es buena para evitar que los tubos sueltos se encojan
La cubierta de PE protege el cable de las radiaciones ultravioleta
Se toman las siguientes medidas para garantizar la estanqueidad del cable:
-Alambre de acero utilizado como elemento de fuerza central
-Compuesto de relleno de tubos sueltos
-100% relleno del núcleo del cable
-Barrera de humedad APL o PSPr
Estándares
El cable GYTA/S cumple con el estándar YD/T 901 así como con IEC 60794-1.

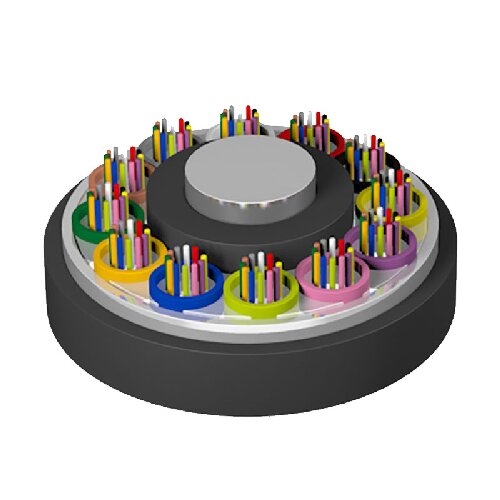

Dibujo Estructura
1.Fibra
2. Compuesto de relleno de tubos
3. Tubo suelto
4.Miembro de fuerza central
5. Compuesto de relleno de cables
6 APL psp
7. Funda de PE
Parámetros técnicos
|
Tipo de cable (Aumentado en 2 fibras) |
Recuento de fibra |
tubos |
Rellenos |
Peso del cable (Referencia) (kg/km) |
Resistencia a la tracción Largo/Corto Plazo (NORTE) |
Resistencia al aplastamiento Largo/Corto Plazo (N/100 mm) |
Radio de curvatura
Dinámica estática (mm) |
|
GYTA/S-2~6Xn |
2~6 |
1 |
4 |
76 |
600/1500 |
300/1000 |
10D/20D |
|
GYTA/S -8~12Xn |
8~12 |
2 |
3 |
76 |
|||
|
GYTA/S -14~18Xn |
14~18 |
3 |
2 |
76 |
|||
|
GYTA/S -20~24Xn |
20~24 |
4 |
1 |
76 |
|||
|
GYTA/S -26~30Xn |
26~30 |
5 |
0 |
76 |
|||
|
GYTA/S -32~36Xn |
32~36 |
6 |
0 |
85 |
|||
|
GYTA/S -38~48Xn |
38~48 |
4 |
1 |
90 |
|||
|
GYTA/S -50~60Xn |
50~60 |
5 |
0 |
90 |
|||
|
GYTA/S -62~72Xn |
62~72 |
6 |
0 |
113 |
|||
|
GYTA/S -74~84Xn |
74~84 |
7 |
1 |
136 |
|||
|
GYTA/S -86~96Xn |
86~96 |
8 |
0 |
136 |
|||
|
GYTA/S -98~108Xn |
98~108 |
9 |
1 |
163 |
|||
|
GYTA/S -110~120Xn |
110~120 |
10 |
0 |
163 |
|||
|
GYTA/S -122~132Xn |
122~132 |
11 |
1 |
190 |
|||
|
GYTA/S -134~144Xn |
134~144 |
12 |
0 |
190 |
|||
|
GYTA/S -146~216Xn |
146~216 |
13~18 |
5~0 |
190 |
|||
|
GYTA/S -288Xn |
288 |
24 |
0 |
239 |
Temperatura de almacenamiento/funcionamiento: -40 ℃-+70 ℃
Características ópticas
|
Tipo de fibra |
Atenuación （+20 ℃） |
Banda ancha |
Apertura numérica |
Longitud de onda de corte del cable λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
--- |
≤1450nm |
|
50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
0.200±0.015 NA |
--- |
|
62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
0.275±0.015 NA |
--- |
Nota:
a. El sufijo Xn indica el tipo de fibra
b. Las disposiciones de color de la fibra y el tubo se especifican en la tabla de identificación de colores.
C. El cable no debe almacenarse al aire libre más de 6 meses para mantener el carrete del cable en buen estado.
Aplicación: Conducto/Aéreo
