Características
Buen rendimiento mecánico y de temperatura
Tubo suelto de alta resistencia que es resistente a la hidrólisis
Compuesto de llenado de tubo especial asegura una protección crítica de la fibra
Dos cables de acero paralelos aseguran la resistencia a la tracción
La vaina PE protege el cable de la radiación ultravioleta
Pequeño diámetro, peso ligero e instalación amigable
Longitud de entrega larga
Estándares
El cable Gyxy cumple con el estándar YD/T 769.

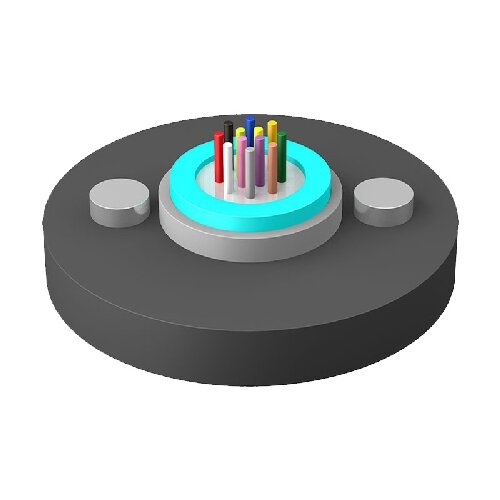

Dibujo de estructura
1.Fibre
2. Compuesto de llenado de tubo
3. Tubo
4. Cable de acero
5. Material de bloqueo de agua
6. Pepe vaina
Parámetros técnicos
|
Modelo de cable
(Aumentado en 2 fibras) |
Conteo de fibra |
Peso del cable (Ref) （kg/km） |
Resistencia a la tracción
Largo/corto plazo (N) |
Resistencia al triturador
Largo/corto plazo (N/100 mm) |
Radio de curvatura
Dinámica estática (mm) |
|
GYXY-2~12Xn |
2~12 |
77 |
600/1500 |
300/1000 |
10D/20D |
|
GYXY-14~24Xn |
14~24 |
83 |
|||
|
GYXY-2~12Xn |
2~12 |
104 |
1000/3000 |
||
|
GYXY-14~24Xn |
14~24 |
109 |
Temperatura de almacenamiento/funcionamiento: -40 ℃-+70 ℃
Características ópticas
|
Tipo de fibra |
Atenuación （+20 ℃） |
Banda ancha |
Apertura numérica |
Longitud de onda de corte del cable λcc |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
--- |
≤1450nm |
|
50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
0.200±0.015 NA |
--- |
|
62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
0.275±0.015 NA |
--- |
Nota:
a. El sufijo Xn indica el tipo de fibra
b. Las disposiciones de color de la fibra y el tubo se especifican en la tabla de identificación de colores.
C. El cable no debe almacenarse al aire libre más de 6 meses para mantener el carrete del cable en buen estado.
