单模光纤

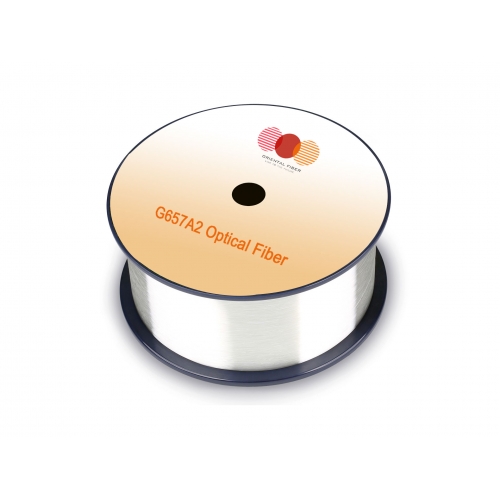

单模光纤G.657A2

弯曲不敏感单模光纤结合了两个吸引人的特性:出色的低宏弯曲灵敏度和低水峰电平。 它针对 O-E-S-C-L 波段 (1260 -1625 nm) 的使用进行了全面优化。 弯曲不敏感特性不仅保证了 L 波段应用,而且在存储光纤时无需过度小心即可轻松安装,特别是对于 FTTH 网络应用。 可以减小光纤引导端口中的弯曲半径以及墙壁和角落安装中的最小弯曲半径。

    产品应用

    各种不同结构的光缆

    在 O-E-S-C-L 波段运行的高性能光网络

    光纤到户网络的高速光路由

    具有极低弯曲要求的电缆

    小型光缆及光器件


    产品标准

    弯曲不敏感单模光纤达到或超过ITU-T
    建议 G.652.D/G.657.A1/G.657.A2/G.657.B2 包括 IEC 60793-2-50 类型 B1.3/B6.a1/B6.a2/B6.b2 光纤规范。


    光学特性

    在 7.5 至 15 mm 弯曲半径范围内具有极高的抗弯曲损耗能力

    与适用于任何应用的所有 G.652 光纤完全兼容

    低衰减满足O-E-S-C-L频段运行需求

    低PMD满足高码率和远距离传输要求

    低弯曲损耗,适用于包括带状电缆在内的高要求电缆设计

    精确的几何参数,确保低熔接损耗和高熔接效率

    高 nd 值满足最小弯曲半径下的长使用寿命


    参数

    特性

    条件

    数据

    单位

    光学特性

    衰减

    1310nm

    ≤0.35

    [dB/km]

    1383nm(氢老化后)

    ≤0.35

    [dB/km]

    1460nm

    ≤0.25

    [dB/km]

    1490nm

    ≤0.23

    [dB/km]

    1550nm

    ≤0.21

    [dB/km]

    1625nm

    ≤0.23

    [dB/km]

    相对于波长的衰减变化

    1285~1330nm, 相对于1310nm

    ≤0.03

    [dB/km]

    1525~1575nm, 相对于1550nm

    ≤0.02

    [dB/km]

    波长范围内的色散

    --

    1300-1324

    [nm]

    零色散斜率(S0)

    --

    ≤0.092

    [ps/(nm2·km)]

    偏振模色散系数

    单根光纤最大值

    --

    ≤0.1

    [ps/√km]

    光纤链路值(M=20,Q=0.01%)

    --

    ≤0.06

    [ps/√km]

    典型值

    --

    0.04

    [ps/√km]

    光缆截止波长(λcc)

    --

    ≤1260

    [nm]

    模场直径(MFD)

    1310nm

    8.4-9.2

    [μm]

    1550nm

    9.3-10.3

    [μm]

    有效群折射率(Neff)

    1310nm

    1.466

    --

    1550nm

    1.467

    --

    点不连续性

    1310nm

    ≤0.05

    [dB]

    1550nm

    ≤0.05

    [dB]

    几何特性

    包层直径

    --

    125.0±0.7

    [μm]

    包层不圆度

    --

    ≤0.7

    [%]

    涂层直径

    --

    235-245

    [μm]

    涂层直径

    --

    ≤12.0

    [μm]

    涂层不圆度

    --

    ≤6.0

    [%]

    芯/包层同心度误差

    --

    ≤0.5

    [μm]

    翘曲度(半径)

    --

    ≥4

    [m]

    交货长度

    --

    Up to 50.4

    [km/reel]

    环境特性

    1310nm, 1550nm & 1625nm

    温度附加衰减

    -60℃ to +85℃

    ≤0.05

    [dB/km]

    温度-湿度循环附加衰减

    -10℃ 到85℃,98% 相对湿

    ≤0.05

    [dB/km]

    浸水附加衰减

    23℃, 30 天

    ≤0.05

    [dB/km]

    湿热附加衰减

    85℃,85%相对湿度,30天

    ≤0.05

    [dB/km]

    干热老化

    85℃,30天

    ≤0.05

    [dB/km]

    机械特性

    筛选张力

    --

    ≥9.0

    [N]

    --

    ≥1.0

    [%]

    --

    ≥100

    [kpsi]

    宏弯附加损耗

    10圈,半径15mm

    1550nm

    ≤0.03

    [dB]

    10圈,半径15mm

    1625nm

    ≤0.1

    [dB]

    1圈,半径10mm

    1550nm

    ≤0.1

    [dB]

    1圈,半径10mm

    1625nm

    ≤0.2

    [dB]

    1圈,半径7.5mm

    1550nm

    ≤0.5

    [dB]

    1圈,半径7.5mm

    1625nm

    ≤1.0

    [dB]

    涂层剥离力

    典型平均剥离力

    1.5

    [N]

    峰值力

    1.3-8.9

    [N]

    动态疲劳参数(nd)

    --

    ≥20

    --
