产品特点
采用紧套光纤，便于剥离使用
紧套光纤有良好的阻燃性能
芳纶加强元件，使光缆有优异的抗拉性能
8字形结构护套易于剥开分支使用
外护材料耐腐蚀，防水，防紫外，阻燃，环保等优点
产品应用
双工光纤活动连接跳线或尾纤
室内竖井级和强制通风级布线
仪器、通信设备互联
产品标准
满足YD/T 1258.2、ICEA-596、GR-409、IEC 60794-2-10/11等标准；除了普通的PVC产品外，还有分别通过ULOFNR. OFNP认证的产品；LSZH产品选用不同材料，可以满足IEC60332-1或IEC60332-3C或OFNR认证。

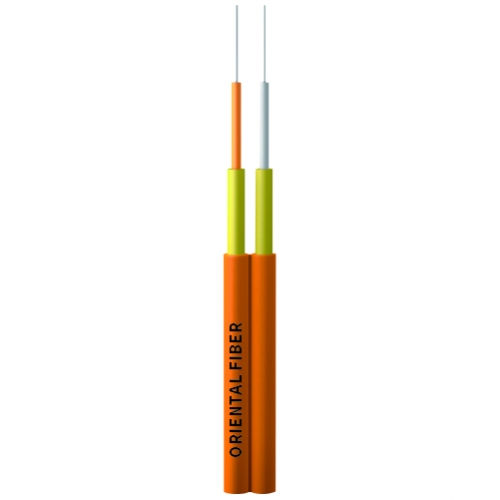

结构图
1.紧套光纤
2.芳纶
3.护套
结构参数
|
光缆型号 |
光缆参考直径 （mm） |
光缆参考重量 （kg/km） |
紧套光纤直径 （µm） |
允许拉伸力 长期/短期 （N） |
允许压扁力 长期/短期 （N/100mm） |
弯曲半径 动态/静态 |
|
|
PVC护套 |
LSZH护套 |
||||||
|
1.6 |
(3.4±0.3)×(1.6±0.3) |
4.8 |
5.3 |
600±50 |
40/80 |
100/500 |
60/30 |
|
1.9 |
(4.0±0.3)×(1.9±0.3) |
8.0 |
8.7 |
900±50 |
100/200 |
100/500 |
60/30 |
|
2.8 |
(5.8±0.3)×(2.8±0.3) |
11.6 |
14.8 |
900±50 |
100/200 |
100/500 |
60/30 |
光学特性
|
光纤类型 |
衰减 |
满注入带宽 |
有效模式带宽 |
10G以太网链路长度SX |
最小弯曲半径 |
|||
|
条件 |
1310/1550nm |
850/1300nm |
850/1300nm |
850nm |
850nm |
/ |
||
|
典型值 |
最大值 |
典型值 |
最大值 |
|||||
|
单位 |
dB/km |
dB/km |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
|
G652D |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
16 |
|
G657A1 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
G657A2 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
50/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥500/500 |
--- |
--- |
30 |
|
62.5/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥200/500 |
--- |
--- |
30 |
|
OM3 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥1500/500 |
≥2000 |
≤300 |
30 |
|
OM4 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥3500/500 |
≥4700 |
≤550 |
30 |
运输/储存/使用温度：-20℃~+60℃，安装温度：-5℃~+50℃
