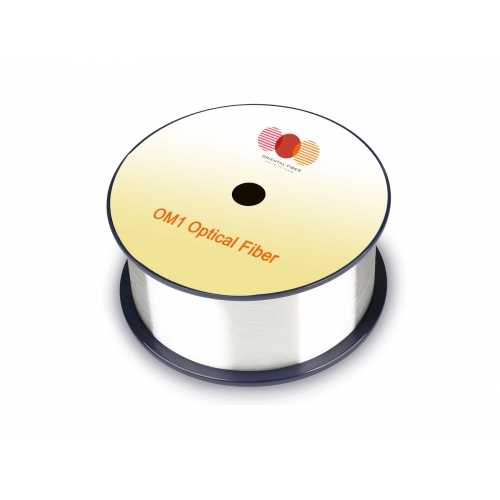

OM1(62.5/125μm)多模光纤

OM1(62.5/125μm)多模光纤符合或超过ISO/IEC 11801-1 OM1规范、IEC 60793-2-10 A1-OM1规范和TIA-492AAAF A1-OM1规范。

    特点

    优越的几何均匀性

    低衰减

    850nm 和 1300nm 波长的高带宽

    PCVD工艺制造

    极其精细的折射率分布

    涂有双层紫外线固化丙烯酸酯


    优势和应用

    局域网 (LAN)

    视频、语音和数据服务

    使用激光或 LED 光源的千兆以太网

    高抗微弯性

    紧缓冲电缆应用中的优化性能

    在广泛的环境条件下性能稳定


    参数

    特性

    条件

    数据

    单位

    几何特性

    芯直径

    --

    62.5±2.5

    [μm]

    芯不圆度

    --

    ≤5.0

    [%]

    包层直径

    --

    125.0±1.0

    [μm]

    包层不圆度

    --

    ≤1.0

    [%]

    涂层直径

    --

    245±7

    [μm]

    涂层/包层同心度

    --

    ≤10.0

    [μm]

    涂层不圆度

    --

    ≤6.0

    [%]

    芯层/包层同心度

    --

    ≤1.5

    [μm]

    光纤长度

    --

    up to 17.6

    [km/reel]

    光学特性

    衰减

    850nm

    ≤2.7

    [dB/km]

    1300nm

    ≤0.6

    [dB/km]

    满注入带宽

    850nm

    ≥200

    [MHz·km]

    1300nm

    ≥500

    [MHz·km]

    数值孔径

    --

    0.275±0.015

    --

    群折射率

    850nm

    1.496

    --

    1300nm

    1.491

    --

    零色散波长

    --

    1320~1365

    [nm]

    零色散斜率

    1320nm≤ λ0 ≤1348nm

    ≤0.11

    [ps/(nm2·km)]

    1348nm≤ λ0 ≤1365nm

    ≤0.001(1458-λ0 )

    [ps/(nm2·km)]

    宏弯损耗

    --

    --

    --

    100圈,半径37.5mm

    850nm

    ≤0.50

    [dB]

    1300nm

    ≤0.50

    [dB]

    背向散射特性 1300nm

    1300nm

    台阶(双向测量的平均值)

    --

    ≤0.10

    [dB]

    长度方向的不规律性和点不连续性

    --

    ≤0.10

    [dB]

    衰减不均匀性

    --

    ≤0.10

    [dB/km]

    环境特性

    850nm & 1300nm

    温度循环附加衰减

    -60℃ to 85℃

    ≤0.10

    [dB/km]

    温度-湿度循环附加衰减

    -10℃ 到85℃,4%到98% 相对湿度

    ≤0.10

    [dB/km]

    浸水附加衰减

    23℃, 30 天

    ≤0.10

    [dB/km]

    干热附加衰减

    85℃,30天

    ≤0.10

    [dB/km]

    湿热附加衰减

    85℃和85%相对湿度,30天

    ≤0.10

    [dB/km]

    机械特性

    筛选张力

    --

    ≥9.0

    [N]

    --

    ≥1.0

    [%]

    --

    ≥100

    [kpsi]

    涂层剥离力

    典型平均剥离力

    1.5

    [N]

    峰值力

    ≥1.3,≤8.9

    [N]

    动态疲劳参数(nd, 典型值)

    --

    20

    --
