多模光纤

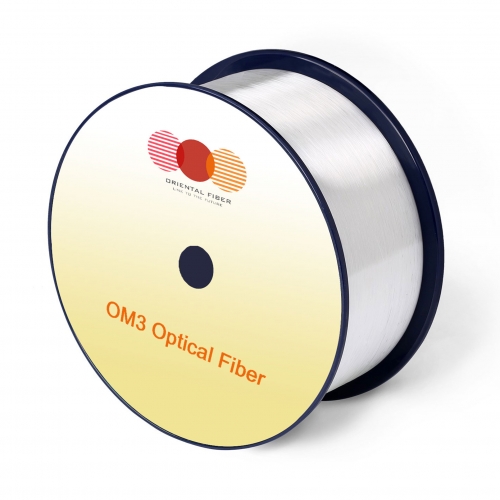

OM3多模光纤

OM3多模光纤满足或优于 ISO/IEC 11801-1 OM3规 范, IEC60793-2-10 A1-OM3和TIA-492AAAF A1-OM3规范。
    特性
    为850nm VCSELs优化设计;
    与现有OM3多模光纤兼容;
    优越的几何一致性;
    低衰减;
    高带宽;
    低差分模时延(DMD);
    非常低的宏弯敏感性.

    优势和应用
    数据中心;
    数据存储网络;
    高性能计算中心;
    办公中心;
    局域网;
    1 & 10 & 40 & 100 & 400 Gb/s以太网;
    支持在小弯曲半径下使用和安装光缆;
    优良的抗微弯性能;
    用于紧套光缆性能优越;
    在多种环境条件下保持性能稳定.

    规格参数

    特性

    条件

    数据

    单位

    几何特性

    芯直径

    --

    50±2.5

    [μm]

    芯不圆度

    --

    ≤5.0

    [%]

    包层直径

    --

    125.0±1.0

    [μm]

    包层不圆度

    --

    ≤0.6

    [%]

    涂层直径

    --

    245±7

    [μm]

    涂层/包层同心度

    --

    ≤10.0

    [μm]

    涂层不圆度

    --

    ≤6.0

    [%]

    芯层/包层同心度

    --

    ≤1.0

    [μm]

    光纤长度

    --

    最长到8.8

    [km/盘]

    光学特性

    衰减

    850nm

    ≤2.4

    [dB/km]

    1300nm

    ≤0.6

    [dB/km]

    满注入带宽

    850nm

    ≥1500

    [MHz·km]

    1300nm

    ≥500

    [MHz·km]

    有效模式带宽

    850nm

    ≥2000

    [MHz·km]

    链路长度

    --

    --

    --

    40GBASE-SR4 / 100GBASE-SR101

    850nm

    140

    [m]

    10GBASE-SR

    850nm

    300

    [m]

    1000BASE-SR

    850nm

    1000

    [m]

    差分模时延DMD

    满足或优于IEC 60793-2-10规范

    --

    --

    数值孔径

    --

    0.200±0.015

    --

    群折射率

    850nm

    1.482

    --

    1300nm

    1.477

    --

    零色散波长

    --

    1295-1340

    [nm]

    零色散斜率

    1295nm≤λ0≤1310nm

    ≤0.105

    [ps/(nm2·km)]

    1310nm≤λ0≤1340nm

    ≤0.000375(1590-λ0)

    [ps/(nm2·km)]

    宏弯损耗

    --

    --

    --

    2圈,半径15mm

    850nm

    ≤0.1

    [dB]



    1300nm

    ≤0.3



    2圈,半径7.5mm

    850nm

    ≤0.2

    [dB]



    1300nm

    ≤0.5



    背向散射特性 1300nm

    台阶(双向测量的平均值)

    --

    ≤0.10

    [dB]

    长度方向的不规律性和点不连续性

    --

    ≤0.10

    [dB]

    衰减不均匀性

    --

    ≤0.08

    [dB/km]

    环境特性 850nm 和 1300nm

    温度循环附加衰减

    -60℃ 到85℃

    ≤0.10

    [dB/km]

    温度-湿度循环附加衰减

    -10℃ 到85℃,4%到98% 相对湿度

    ≤0.10

    [dB/km]

    浸水附加衰减

    23℃, 30 天

    ≤0.10

    [dB/km]

    干热附加衰减

    85℃,30天

    ≤0.10

    [dB/km]

    湿热附加衰减

    85℃和85%相对湿度,30天

    ≤0.10

    [dB/km]

    机械特性

    筛选张力

    --

    ≥9.0

    [N]

    --

    ≥1.0

    [%]

    --

    ≥100

    [kpsi]

    涂层剥离力

    典型平均剥离力

    1.5

    [N]

    峰值力

    ≥1.3,≤8.9

    [N]

    动态疲劳参数(nd, 典型值)

    --

    20

    --



    备注:
    1、光缆在850 nm的最大衰减为3.0 dB/km、熔接/连接器的最大总损耗为1.0 dB以及VCSEL的最大均方根谱宽≤ 0.45 nm情况下的支持距离。
    2、宏弯损耗测试的注入条件需满足IEC 61280-4-1标准。
