产品特点
具有很好的机械性能和温度特性
松套管材料本身具有良好的耐水解性能和较高的强度
管内充以特种油膏，对光纤进行了关键性保护
良好的抗压性和柔软性
采用下列措施来确保光缆的防水性能：
-单根非金属中心加强芯
-松套管内填充特种防水化合物
-完全缆芯填充
产品标准
GYFTY光缆符合YD/T 901和IEC 60794-1标准。

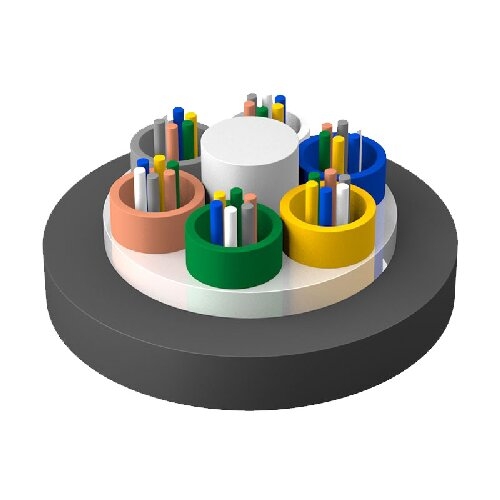

结构图
1.光纤
2.套管填充物
3.松套管
4.缆芯填充物
5.非金属加强芯
6.聚乙烯护套
结构参数
|
光缆型号 （以2纤递增） |
光纤数 |
套管数 |
填充绳数 |
参考光缆重量 （kg/km） |
允许拉伸力 长期/短期 |
允许压扁力 长期/短期 |
弯曲半径 静态/动态 |
|
GYFTY-2~6Xn |
2~6 |
1 |
5 |
86 |
400/1000 |
300/1000 |
12.5D/25D |
|
GYFTY-8~12Xn |
8~12 |
2 |
4 |
86 |
|||
|
GYFTY-14~18Xn |
14~18 |
3 |
3 |
86 |
|||
|
GYFTY-20~24Xn |
20~24 |
4 |
2 |
86 |
|||
|
GYFTY-26~30Xn |
26~30 |
5 |
1 |
86 |
|||
|
GYFTY-32~36Xn |
32~36 |
6 |
0 |
86 |
|||
|
GYFTY-38~48Xn |
38~48 |
4 |
2 |
109 |
|||
|
GYFTY-50~60Xn |
50~60 |
5 |
1 |
109 |
|||
|
GYFTY-62~72Xn |
62~72 |
6 |
0 |
109 |
|||
|
GYFTY-2~6Xn |
2~6 |
1 |
6 |
98 |
600/1500 |
||
|
GYFTY-8~12Xn |
8~12 |
2 |
5 |
98 |
|||
|
GYFTY-14~18Xn |
14~18 |
3 |
4 |
98 |
|||
|
GYFTY-20~24Xn |
20~24 |
4 |
3 |
98 |
|||
|
GYFTY-26~30Xn |
26~30 |
5 |
2 |
98 |
|||
|
GYFTY-32~36Xn |
32~36 |
6 |
1 |
98 |
|||
|
GYFTY-38~42Xn |
38~42 |
7 |
0 |
98 |
|||
|
GYFTY-44~48Xn |
44~48 |
4 |
3 |
115 |
|||
|
GYFTY-50~60Xn |
50~60 |
5 |
2 |
115 |
|||
|
GYFTY-62~72Xn |
62~72 |
6 |
1 |
115 |
|||
|
GYFTY-2~6Xn |
2~6 |
1 |
7 |
119 |
1000/3000 |
||
|
GYFTY-8~12Xn |
8~12 |
2 |
6 |
119 |
|||
|
GYFTY-14~18Xn |
14~18 |
3 |
5 |
119 |
|||
|
GYFTY-20~24Xn |
20~24 |
4 |
4 |
119 |
|||
|
GYFTY-26~30Xn |
26~30 |
5 |
3 |
119 |
|||
|
GYFTY-32~36Xn |
32~36 |
6 |
2 |
119 |
|||
|
GYFTY-38~42Xn |
38~42 |
7 |
1 |
119 |
|||
|
GYFTY-44~48Xn |
44~48 |
8 |
0 |
119 |
|||
|
GYFTY-50~60Xn |
50~60 |
5 |
3 |
125 |
|||
|
GYFTY-62~72Xn |
62~72 |
6 |
2 |
125 |
|||
|
GYFTY-74~84Xn |
74~84 |
7 |
1 |
125 |
|||
|
GYFTY-86~96Xn |
86~96 |
8 |
0 |
125 |
|||
|
GYFTY-98~108Xn |
98~108 |
9 |
1 |
149 |
|||
|
GYFTY-110~120Xn |
110~120 |
10 |
0 |
149 |
|||
|
GYFTY-122~132Xn |
122~132 |
11 |
1 |
179 |
|||
|
GYFTY-134~144Xn |
134~144 |
12 |
0 |
179 |
储存/使用温度：-40℃~+70℃
光学特性
|
光纤类型 |
衰减（+20℃） |
带宽 |
数值孔径 |
光缆截止波长 |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
--- |
≤1450nm |
|
50/125µm |
≤3.0dB/km |
≤1.0dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
0.200±0.015 NA |
--- |
|
62.5/125µm |
≤3.3dB/km |
≤1.0dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
0.275±0.015 NA |
--- |
注意
a. 型号的后缀Xn表示选用的光纤类型
b. 套管和光纤的颜色排列见色谱表
