产品特点
具有很好的机械性能、温度特性和阻燃性能。
松套管材料本身具有良好的耐水解性能和较高的强度。
管内充以特种油膏，对光纤进行了关键性保护。
良好的抗压性和柔软性。
采用下列措施来确保光缆的防水性能：
● 单根钢丝中心加强芯
● 松套管内填充特种防水化合物
● 完全缆芯填充
● 涂塑铝带（APL）防潮层
● 双面涂塑钢带（PSP）提高光缆的抗透潮能力
● 良好的阻水材料防止光缆纵向渗水
产品标准
GYTZA53 光缆符合 YD/T 1114 和 IEC 60794-1 标准。

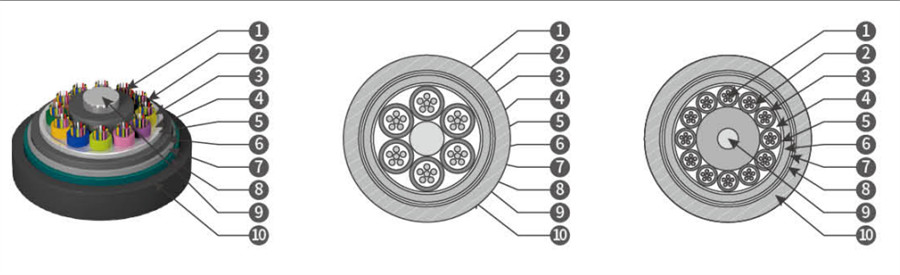

结构图
1.光纤
2.套管填充物
3.松套管
4.缆芯填充物
5.涂塑铝带
6.聚乙烯内护套
7.阻水材料
8.涂塑钢带
9.金属加强芯
10.聚乙烯外护套
结构参数
| 光缆型号（以2纤递增) | 光纤数 | 套管数 | 填充绳数 | 参考光缆重量 （kg/km） | 允许拉伸力 长期/短期 (N) |
允许压扁力 长期/短期 / (N/100mm) |
弯曲半径 静态/动态 / (mm) |
| GYTZA53-2~6Xn | 2~6 | 1 | 5 | 217 | 1000/3000 | 1000/3000 | 12.5D/25D |
| GYTZA53-8~12Xn | 8~12 | 2 | 4 | 217 | |||
| GYTZA53-14~18Xn | 14~18 | 3 | 3 | 217 | |||
| GYTZA53-20~24Xn | 20~24 | 4 | 2 | 217 | |||
| GYTZA53-26~30Xn | 26~30 | 5 | 1 | 217 | |||
| GYTZA53-32~36Xn | 32~36 | 6 | 0 | 217 | |||
| GYTZA53-38~48Xn | 38~48 | 4 | 1 | 235 | |||
| GYTZA53-50~60Xn | 50~60 | 5 | 0 | 235 | |||
| GYTZA53-62~72Xn | 62~72 | 6 | 0 | 250 | |||
| GYTZA53-74~84Xn | 74~84 | 7 | 1 | 286 | |||
| GYTZA53-86~96Xn | 86~96 | 8 | 0 | 286 | |||
| GYTZA53-98~108Xn | 98~108 | 9 | 1 | 330 | |||
| GYTZA53-110~120Xn | 110~120 | 10 | 0 | 330 | |||
| GYTZA53-122~132Xn | 122~132 | 11 | 1 | 366 | |||
| GYTZA53-134~144Xn | 134~144 | 12 | 0 | 366 | |||
| GYTZA53-146~216Xn | 146~216 | 13~18 | 5~0 | 366 |
储存/使用温度：-40℃~+70℃
光学特性
| 光纤类型 | 衰减（+20℃） | 带宽 | 数值孔径 | 光缆截止波长 | ||||
| @850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | 0.200±0.015 NA | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | 0.275±0.015 NA | --- |
注意
a.型号的后缀Xn表示选用的光纤类型
b.套管和光纤的颜色排列见色谱表
c.光缆在露天的环境中不要超过6个月，否则盘具可能会受损
适用：管道、架空、直埋
