产品特点
具有很好的机械性能和温度特性
松套管材料本身具有良好的耐水解性能和较高的强度
管内充以特种油膏，对光纤进行了关键性保护
特种护套材料具有优异的阻燃性能
良好的抗压性和柔软性
采用下列措施来确保光缆的防水性能：
- 单根非金属中心加强芯
- 松套管内填充特种防水化合物
- 完全缆芯填充
产品标准
GYFTZY 光缆符合 YD/T 1114 和 IEC 60794-1 标准。

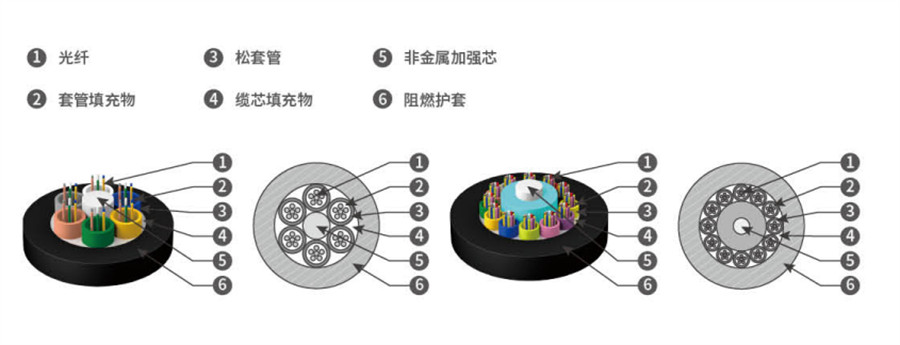

结构图
1.光纤
2.套管填充物
3.松套管
4.缆芯填充物
5.非金属加强芯
6.阻燃护套
结构参数
| 光缆型号（以2纤递增） | 光纤数 | 套管数 | 填充绳数 | 参考光缆重量（kg/km） | 允许拉伸力 长期 /短期 (N) |
允许压扁力 长期/短期 (N/100mm) |
弯曲半径 静态/动态 / (mm) |
| GYFTZY-2~6Xn | 2~6 | 1 | 5 | 123 | 400/1000 | 300/1000 | 10D/20D |
| GYFTZY-8~12Xn | 8~12 | 2 | 4 | 123 | |||
| GYFTZY-14~18Xn | 14~18 | 3 | 3 | 123 | |||
| GYFTZY-20~24Xn | 20~24 | 4 | 2 | 123 | |||
| GYFTZY-26~30Xn | 26~30 | 5 | 1 | 123 | |||
| GYFTZY-32~36Xn | 32~36 | 6 | 0 | 123 | |||
| GYFTZY-2~6Xn | 2~6 | 1 | 6 | 131 | 600/1500 | ||
| GYFTZY-8~12Xn | 8~12 | 2 | 5 | 131 | |||
| GYFTZY-14~18Xn | 14~18 | 3 | 4 | 131 | |||
| GYFTZY-20~24Xn | 20~24 | 4 | 3 | 131 | |||
| GYFTZY-26~30Xn | 26~30 | 5 | 2 | 131 | |||
| GYFTZY-32~36Xn | 32~36 | 6 | 1 | 131 | |||
| GYFTZY-38~42Xn | 38~42 | 7 | 0 | 131 | |||
| GYFTZY-44~48Xn | 44~48 | 4 | 2 | 137 | |||
| GYFTZY-50~60Xn | 50~60 | 5 | 1 | 137 | |||
| GYFTZY-62~72Xn | 62~72 | 6 | 0 | 137 | |||
| GYFTZY-2~6Xn | 2~6 | 1 | 7 | 155 | 1000/3000 | ||
| GYFTZY-8~12Xn | 8~12 | 2 | 6 | 155 | |||
| GYFTZY-14~18Xn | 14~18 | 3 | 5 | 155 | |||
| GYFTZY-20~24Xn | 20~24 | 4 | 4 | 155 | |||
| GYFTZY-26~30Xn | 26~30 | 5 | 3 | 155 | |||
| GYFTZY-32~36Xn | 32~36 | 6 | 2 | 155 | |||
| GYFTZY-38~42Xn | 38~42 | 7 | 1 | 155 | |||
| GYFTZY-44~48Xn | 44~48 | 8 | 0 | 155 | |||
| GYFTZY-50~60Xn | 50~60 | 5 | 3 | 162 | |||
| GYFTZY-62~72Xn | 62~72 | 6 | 2 | 162 | |||
| GYFTZY-74~84Xn | 74~84 | 7 | 1 | 162 | |||
| GYFTZY-86~96Xn | 86~96 | 8 | 0 | 162 | |||
| GYFTZY-98~108Xn | 98~108 | 9 | 1 | 192 | |||
| GYFTZY-110~120Xn | 110~120 | 10 | 0 | 192 | |||
| GYFTZY-122~132Xn | 122~132 | 11 | 1 | 228 | |||
| GYFTZY-134~144Xn | 134~144 | 12 | 0 | 228 |
储存、使用温度：-40℃至+70℃。
光学特性
| 光纤类型 | 衰减（+20℃） | 带宽 | 数孔直径 | 光缆截止波长 | |||||
| @850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | ||||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm | |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm | |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | 0.200±0.015 NA | --- | |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | 0.275±0.015 NA | --- | |
注意：
a.型号的后缀Xn表示选用的光纤类型
b.套管和光纤的颜色排列见色谱表
c.光缆在露天的环境中不要超过6个月，否则盘具可能会受损
适用：管道、架空
