产品特点
• 具有很好的机械性能和温度特性
• 松套管材料本身具有良好的耐水解性能和较高的强度
• 管内充以特种油膏，对光纤进行了关键性保护
• 特别设计的紧密的光缆结构，有效防止套管回缩
• PE 护套具有很好的抗紫外辐射性能
• 采用4，6，8，12 芯光纤带，应用灵活
• 采用下列措施来确保光缆的防水性能：
- 单根钢丝中心加强芯
- 松套管内填充特种防水化合物
- 完全缆芯填充
- 涂塑铝带（APL）防潮层
产品标准
GYDTY 光缆符合 YD/T 981.3 和 IEC 60794-1 标准。

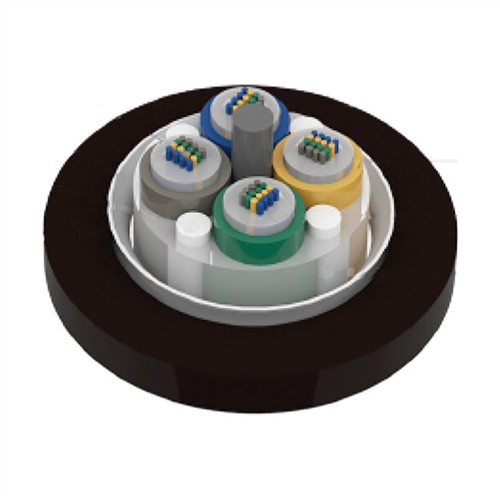

结构图
1.光纤
2.填充绳
3.套管填充物
4.松套管
5.缆芯填充物
6.聚乙烯护套
7.中心加强芯
8.涂塑铝带
结构参数
| 光缆型号 （以2纤递增） | 光纤数 | 套管数 | 填充绳数 | 参考光缆重量 （kg/km） | 允许拉伸力 长期/短期(N) |
允许压扁力 长期/短期 (N/100mm) |
弯曲半径 静态/动态(mm) |
| GYDTA-48Xn | 4×12 | 1 | 3 | 265 | 600/1500 | 300/1000 | 10D/20D |
| GYDTA-96Xn | 8×12 | 2 | 2 | 265 | |||
| GYDTA-144Xn | 12×12 | 3 | 1 | 265 | |||
| GYDTA-216Xn | 18×12 | 3 | 1 | 295 | |||
| GYDTA-288Xn | 24×12 | 4 | 0 | 295 | |||
| GYDTA-360Xn | 30×12 | 5 | 0 | 295 | |||
| GYDTA-432Xn | 36×12 | 6 | 0 | 395 |
储存、使用温度：-40℃至+70℃。
光学特性
| 光纤类型 | 衰减 （+20℃） | 带宽 | 数值孔径 | 光缆截止波长 | ||||
| @850nm | @1300nm | @1310nm | @1550nm | @850nm | @1300nm | |||
| G.652 | --- | --- | ≤0.36dB/km | ≤0.22dB/km | --- | --- | --- | ≤1260nm |
| G.655 | --- | --- | ≤0.40dB/km | ≤0.23dB/km | --- | --- | --- | ≤1450nm |
| 50/125µm | ≤3.3dB/km | ≤1.2dB/km | --- | --- | ≥500MHz·km | ≥500MHz·km | 0.200±0.015 NA | --- |
| 62.5/125µm | ≤3.5dB/km | ≤1.2dB/km | --- | --- | ≥200MHz·km | ≥500MHz·km | 0.275±0.015 NA | --- |
注意：
a.型号的后缀Xn表示选用的光纤类型
b.套管和光纤的颜色排列见色谱表
c.光缆在露天的环境中不要超过6个月，否则盘具可能会受损
适用：管道、架空
