产品特点
非金属的结构设计有效防止射频干扰和电磁波干扰
特别设计的紧密的光缆结构，有效防止套管回缩
松套管内填充特种油膏，充分保证了光缆的防水性能
具有良好的柔软性
光纤组装密度高，缆径小，重量轻，是气吹敷设方式的最佳选择
产品应用
利用微管资源，特别适用于骨干网、接入网和光纤到户

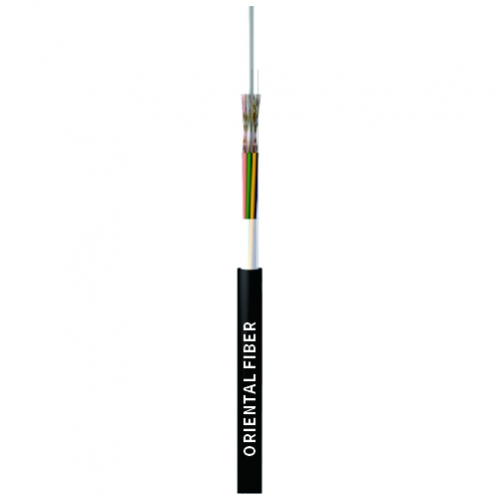

结构图
1.
2.
3.
4.
5.
6.阻水纱
7.聚乙烯护套
结构参数
|
光缆型号 |
光纤数 |
套管数 |
填充绳数 |
光缆直径 |
光缆参考重量 |
允许拉伸力 长期/短期 |
允许压扁力 长期/短期 |
弯曲半径 静态/动态 |
|
GCYFY-24~72Xn |
24~72 |
2~6 |
4~0 |
5.6 |
21 |
150/500 |
150/450 |
10D/20D |
|
GCYFY-96Xn |
96 |
8 |
0 |
6.4 |
31 |
250/800 |
150/450 |
10D/20D |
|
GCYFY-144Xn |
144 |
12 |
0 |
8.3 |
49 |
250/800 |
150/450 |
10D/20D |
储存/使用温度：-30℃~+70℃
光学特性
|
光纤类型 |
衰减 （+20℃） |
带宽 |
数值孔径 |
光缆截止波长 |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
--- |
≤1260nm |
|
G.657 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
--- |
≤1260nm |
|
50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
--- |
--- |
|
62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
0.275±0.015 NA |
--- |
