产品特点
非金属的结构设计有效防止射频干扰和电磁波干扰
特别设计的紧密的光缆结构，有效防止套管回缩
松套管内填充特种油膏，充分保证了光缆的防水性能
具有良好的柔软性
光纤组装密度高，缆径小，重量轻，是气吹敷设方式的最佳选择
产品应用
利用微管资源，特别适用于骨干网、接入网和光纤到户

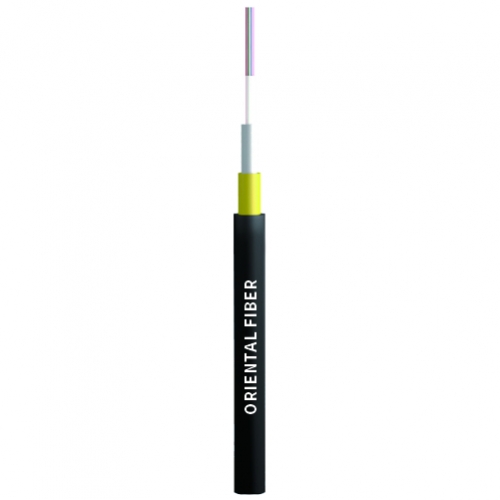

结构图
1.光纤
2.
3.松套管
4.芳纶
5.
结构参数
|
光缆型号 （以2纤递增） |
光纤数 |
光缆直径 mm |
光缆参考重量 （kg/km） |
允许拉伸力 长期/短期 （N） |
允许压扁力 长期/短期 （N/100mm） |
弯曲半径 静态/动态 （mm） |
|
GCYXTY- 2~12Xn |
2~12 |
3.5±0.3 |
12 |
60/150 |
150/450 |
10D/20D |
|
GCYXTY- 14 ~24Xn |
14~24 |
4.4±0.3 |
15 |
60/150 |
150/450 |
10D/20D |
储存/使用温度：-30℃~+70℃
光学特性
|
光纤类型 |
衰减 （+20℃） |
带宽 |
数值孔径 |
光缆截止波长 |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
--- |
≤1260nm |
|
G.657 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
--- |
≤1260nm |
|
50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
0.200±0.015 NA |
--- |
|
62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
0.275±0.015 NA |
--- |
