采用光纤带，集成度高
芳纶加强元件，使光缆有优异的抗拉性能
外护材料耐腐蚀，防水，防紫外，阻燃，环保等优点
产品应用
室内布线
仪器、通信设备互联
产品标准
满足YD/T 1258.5、 ICEA-596、GR-409、IEC 60794-2-30等标准

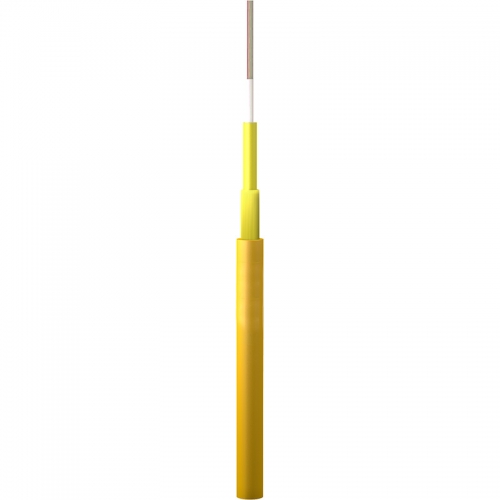

结构图
1.光纤带
2.套管
3.芳纶
4.外护套
结构参数
|
光缆型号 |
光纤芯数组成 |
光缆参考重量 （kg/km） |
允许拉伸力 长期/短期 （N) |
允许压扁力 长期/短期 |
弯曲半径 动态/静态 |
|
GJFDV-48 |
12F×4 |
84 |
200/660 |
300/1000 |
25D/12.5D |
|
GJFDV-72 |
12F×6 |
90 |
200/660 |
300/1000 |
25D/12.5D |
|
GJFDV-96 |
12F×8 |
100 |
200/660 |
300/1000 |
25D/12.5D |
|
GJFDV-144 |
12F×12 |
125 |
200/660 |
300/1000 |
25D/12.5D |
光学特性
|
光纤类型 |
衰减 |
满注入带宽 |
有效模式带宽 |
10G以太网链路长度 |
半径 |
|||
|
条件 |
1310/1550nm |
850/1300nm |
850/1300nm |
850nm |
850nm |
/ |
||
|
典型值 |
最大值 |
典型值 |
最大值 |
|||||
|
单位 |
dB/km |
dB/km |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
|
G657A1 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
G657A2 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
50/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥500/500 |
--- |
--- |
30 |
|
62.5/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥200/500 |
--- |
--- |
30 |
|
OM3 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥1500/500 |
≥2000 |
≤300 |
30 |
|
OM4 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥3500/500 |
≥4700 |
≤550 |
30 |
运输/储存/使用温度：-20℃~+60℃，安装温度：-5℃~+50℃
