产品特点
层绞式光缆结构，非金属中心加强芯使光缆可以承受更大的拉力
紧套光纤有良好的阻燃性能
芳纶加强元件，使光缆有优异的抗拉性能
外护材料耐腐蚀，防水，防紫外，阻燃，环保等优点
产品应用
室内的综合布线
作为大楼的主干布线光缆
多芯光纤活动连接跳线
产品标准
满足YD/T 1258.4、ICEA-596、GR-409、IEC 60794-2-20/21等标准；除了普通的PVC产品外，还有分别通过UL OFNR. OFNP认证的产品；LSZH产品选用不同材料，可以满足IEC60332-1或IEC60332-3C。

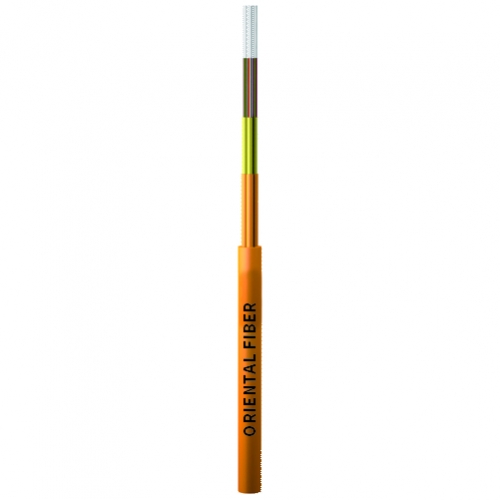

结构图
1.光纤
2.子单元
3.芳纶
4.中心加强芯
5.护套
结构参数
|
光缆型号 |
光缆参考直径 （mm） |
光缆参考重量 （kg/km） |
允许拉伸力 长期/短期 （N） |
允许压扁力 长期/短期 （N/100mm） |
弯曲半径 动态/静态 （mm） |
|
|
PVC护套 |
LSZH护套 |
|||||
|
24 |
12.3±0.5 |
117 |
124 |
200/660 |
300/1000 |
20D/10D |
|
36 |
14.5±0.5 |
171 |
180 |
200/660 |
300/1000 |
20D/10D |
|
48 |
14.8±0.5 |
161 |
170 |
400/1320 |
300/1000 |
20D/10D |
|
72 |
17.5±0.5 |
244 |
254 |
400/1320 |
300/1000 |
20D/10D |
|
96 |
20.7±0.5 |
351 |
366 |
400/1320 |
300/1000 |
20D/10D |
|
144 |
24.8±0.5 |
443 |
451 |
400/1320 |
300/1000 |
20D/10D |
光学特性
|
光纤类型 |
衰减 |
满注入带宽 |
有效模式带宽 |
10G以太网链路长度 |
最小弯曲半径 |
|||
|
条件 |
1310/1550nm |
850/1300nm |
850/1300nm |
850nm |
850nm |
/ |
||
|
典型值 |
最大值 |
典型值 |
最大值 |
|||||
|
单位 |
dB/km |
dB/km |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
|
G652D |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
16 |
|
G657A1 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
G657A2 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
50/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥500/500 |
--- |
--- |
30 |
|
62.5/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥200/500 |
--- |
--- |
30 |
|
OM3 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥1500/500 |
≥2000 |
≤300 |
30 |
|
OM4 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥3500/500 |
≥4700 |
≤550 |
30 |
运输/储存/使用温度：-20℃~+60℃，安装温度：-5℃~+50℃
