产品特点
采用着色光纤，集成度高
芳纶加强元件，使光缆有优异的抗拉性能
外护材料耐腐蚀，防水，防紫外，阻燃，环保等优点
产品应用
室内的综合布线
数据中心
产品标准
满足YD/T 1258.4、ICEA-596、GR-409、IEC 60794-2-20/21等标准；PVC分别通过UL OFNR. OFNP认证的产品； LSZH产品选用不同材料，可以满足IEC60332-1或IEC60332-3C

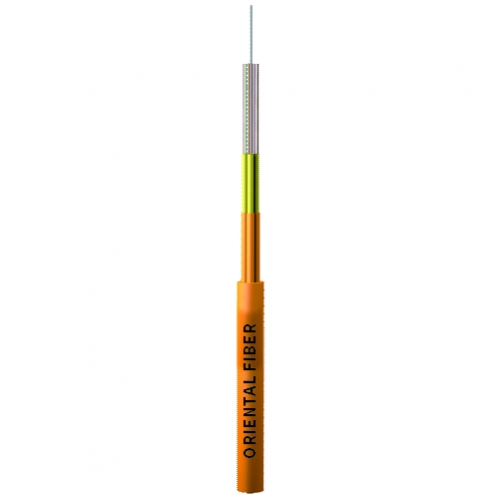

结构图
1.加强芯
2.250μm光纤
3.芳纶
4.子单元
5.护套
结构参数
|
光缆型号 |
光缆直径 （mm） |
光缆参考重量 （kg/km） |
允许拉伸力 长期/短期 （N） |
弯曲半径 动态/静态 |
|
|
PVC护套 |
LSZH护套 |
||||
|
24 |
9.6±0.3 |
64 |
72 |
150/500 |
20D/10D |
|
36 |
9.6±0.3 |
64 |
72 |
150/500 |
20D/10D |
|
48 |
9.6±0.3 |
64 |
72 |
150/500 |
20D/10D |
|
72 |
11.3±0.3 |
92 |
103 |
150/500 |
20D/10D |
|
96 |
13.3±0.3 |
129 |
146 |
150/500 |
20D/10D |
|
144 |
15.5±0.3 |
160 |
250 |
150/500 |
20D/10D |
|
168 |
15.5±0.3 |
150 |
250 |
150/500 |
20D/10D |
光学特性
|
光纤类型 |
衰减 |
满注入带宽 |
有效模式带宽 |
10G以太网链路长度 |
最小弯曲半径 |
|||
|
条件 |
1310/1550nm |
850/1300nm |
850/1300nm |
850nm |
850nm |
/ |
||
|
典型值 |
最大值 |
典型值 |
最大值 |
|||||
|
单位 |
dB/km |
dB/km |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
|
G657A1 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
G657A2 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
50/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥500/500 |
--- |
--- |
30 |
|
62.5/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥200/500 |
--- |
--- |
30 |
|
OM3 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥1500/500 |
≥2000 |
≤300 |
30 |
|
OM4 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥3500/500 |
≥4700 |
≤550 |
30 |
运输/储存/使用温度：-20℃~+60℃，安装温度：-5℃~+50℃
