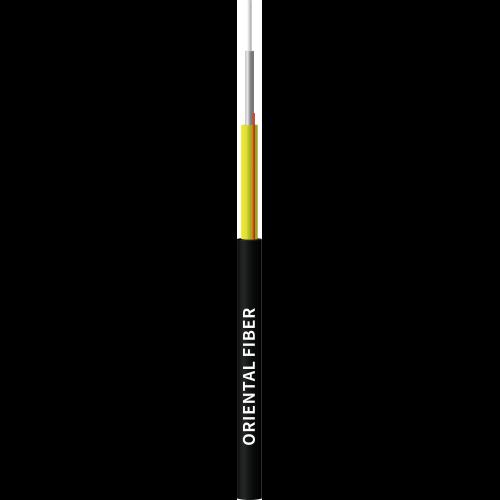

结构图
A款
1.900μm紧套光纤
2.PBT管
3.阻水玻璃纤维和芳纶纱纤维
4.撕裂绳
5.低烟无卤护套
B款
1.900μm紧套光纤
2.内护套
3.阻水玻璃纤维和芳纶纱纤维
4.加强件
5.撕裂绳
6.外护套
7.蓝色色条
连接器细节
型号：E型
颜色：黑色
材质：PC+ABS
连接器：SC/APC
适用缆：5mm 引入缆
产品特点
模块化设计，易于扩展
它可以工作并安装在外面
防护等级：IP68
回损：≥55 dB
光学参数
|
范围 |
数值 |
|
连接器类型 |
E型 |
|
连接器插入损耗 (dB) |
最大0.3dB + 0.4dB/km * L(km) @ 1310nm 最大0.3dB + 0.35dB/km * L(km) @ 1550nm 根据标准 IEC 61300-3-4 方法B |
|
连接器回波损耗 (dB) |
回差：≥55dB 最小 60dB @ 1310&1550nm 根据 IEC 61300-3-6 |
|
缆长（米） |
50、100、150、200、250 等 |
|
防护等级 |
IP 68 |
光缆组件
插入损耗：最大 0.3dB + 0.35dB/km * L(km) @ 1310nm
最大 0.3dB + 0.21dB/km * L(km) @ 1550nm
根据 IEC 61300-3-4 方法 B
回波损耗：最小 60 dB @ 1310&1550nm
根据 IEC 61300-3-6
机械参数
|
项目 |
测试方法 |
要求 |
|
拉伸 |
IEC 60794-1-E1 (1000N 1小时) |
纤维伸长率≤0.40% 残余伸长率≤0.05% 衰减变化≤ 0.1 dB @1550nm |
|
压扁 |
IEC 60794-1-E3 (15分钟内 1000N/100mm） |
衰减变化 ≤ 0.1 dB @1550nm |
|
冲击 |
IEC 60794-1-2-E4 (5N.m 冲击 D=300mm） |
衰减变化 ≤ 0.1 dB @1550nm |
|
扭转 |
IEC 60794-1-2-E7 (25N 负载和 10个循环） |
衰减变化 ≤ 0.1 dB @1550nm |
|
反复弯曲 |
IEC 60794-1-2-E6 (D=100mm 和 55N 负载，25个循环） |
衰减变化 ≤ 0.1 dB @1550nm |
|
温度范围 |
IEC 60794-1-2-F1 (-15°C ~ +65°C) |
衰减变化 ≤ 0.2 dB @1550nm |
|
渗水 |
IEC 60794-1-2-F5A (3m 长，1m高，24小时） |
末端漏水 |
|
护套回缩 |
EIA-RS-455-86 (85°C, 4HRS) EIA-RS-455-86（85°C，4小时） |
≤ 5.0% |
|
RoHs (2011/65/欧盟) |
符合 |
|
