引入光缆

接入光缆-1

ABC-I接入光缆的结构是将Φ250μm光纤套入高模量材料制成的松套管中,松套管内填充防水材料。松套管外外包覆一层玻璃纤维加强元件,最外挤制一层低烟无卤材料(LSZH,低烟、无卤、阻燃)护套而成。

    产品特点

    具有良好的机械性能和温度特性

    松套管材料本身具有良好的耐水解性能和较高的强度

    良好的抗压性和柔软性

    玻璃纤维加强元件保证光缆的抗拉强度

    直径小、重量轻、容易敷设

    产品标准

    满足YD/T 1770, ICEA-596, GR-409, IEC 60794, IEC 332-1IEC 332-3C等标准。

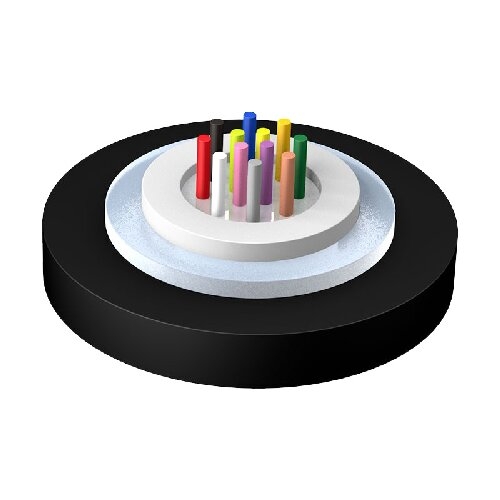

    结构图

    1.光纤

    2.套管填充物

    3.松套管

    4.玻璃纤维

    5.LSZH护套

    结构参数

    光缆型号

    光纤数

    光缆参考重量

    kg/km

    允许拉伸力

    长期/短期

    N

    允许压扁力

    长期/短期

    N/100mm

    弯曲半径

    动态/静态
    (mm)

    ABC-I-ZK-2~12Xn

    2~12

    55.5

    200/660

    300/1000

    10D/20D

    ABC-I-ZK-14~24Xn

    14~24

    67

    200/660

    300/1000

    10D/20D

    光学特性

    光纤类型

    衰减

    满注入带宽

    有效模式带宽

    10G以太网链路长度

    最小弯曲半径

    条件

    1310/1550nm

    850/1300nm

    850/1300nm

    850nm

    850nm

    /

    典型值

    最大值

    典型值

    最大值

    单位

    dB/km

    dB/km

    dB/km

    dB/km

    MHZ.km

    MHZ.km

    m

    mm

    G652D

    0.36/0.22

    0.5/0.4

    ---

    ---

    ---

    ---

    ---

    16

    G657A1

    0.36/0.22

    0.5/0.4

    ---

    ---

    ---

    ---

    ---

    10

    G657A2

    0.36/0.22

    0.5/0.4

    ---

    ---

    ---

    ---

    ---

    7.5

    50/125

    ---

    ---

    3.0/1.0

    3.5/1.5

    ≥500/500

    ---

    ---

    30

    62.5/125

    ---

    ---

    3.0/1.0

    3.5/1.5

    ≥200/500

    ---

    ---

    30

    OM3

    ---

    ---

    3.0/1.0

    3.5/1.5

    ≥1500/500

    ≥2000

    ≤300

    30

    OM4

    ---

    ---

    3.0/1.0

    3.5/1.5

    ≥3500/500

    ≥4700

    ≤550

    30



    Transportation/ Storage/Operating Temperature: -20-+60, Installation Temperature: -5-+50

    运输/储存/使用温度:-20~+60,安装温度:-5~+50
