产品特点
具有良好的机械性能和温度特性
松套管材料本身具有良好的耐水解性能和较高的强度
良好的抗压性和柔软性
芳纶加强元件保证光缆的抗拉强度
双面涂塑钢带(PSP)提高光缆的抗透潮能力
直径小、重量轻、容易敷设
产品标准
满足YD/T 1770、ICEA.596、GR-409、IEC 60794、IEC 332-1或IEC 332-3C等标准。

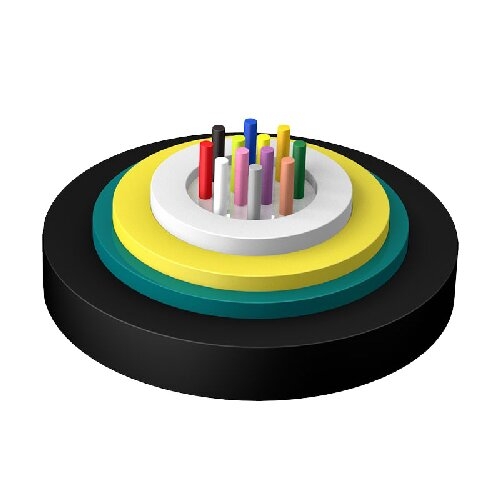

结构图
1.光纤
2.套管填充物
3.松套管
4.芳纶
5.PSP
6.LSZH护套
结构参数
|
光缆型号 |
光纤数 |
光缆参考重量 |
允许拉伸力 |
允许压扁力 (N/100mm) |
弯曲半径 (mm) |
|
ABC-IIS-ZK-2~12Xn |
2～12 |
80 |
200/660 |
300/1000 |
10D/20D |
|
ABC-IIS-ZK-14~24Xn |
14～24 |
102 |
200/660 |
300/1000 |
10D/20D |
光学特性
|
光纤类型 |
衰减 |
满注入带宽 |
有效模式 |
10G以太网链 |
最小弯曲半径 |
|||
|
条件 |
1310/1550nm |
850/1300nm |
850/1300nm |
850nm |
850nm |
/ |
||
|
典型值 |
最大值 |
典型值 |
最大值 |
|||||
|
Unit 单位 |
dB/km |
dB/km |
dB/km |
dB/km |
MHZ.km |
MHZ.km |
m |
mm |
|
G652D |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
16 |
|
G657A1 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
10 |
|
G657A2 |
0.36/0.22 |
0.5/0.4 |
--- |
--- |
--- |
--- |
--- |
7.5 |
|
50/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥500/500 |
--- |
--- |
30 |
|
62.5/125 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥200/500 |
--- |
--- |
30 |
|
OM3 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥1500/500 |
≥2000 |
≤300 |
30 |
|
OM4 |
--- |
--- |
3.0/1.0 |
3.5/1.5 |
≥3500/500 |
≥4700 |
≤550 |
30 |
运输/储存/使用温度：-20℃~+60℃，安装温度：-5℃~+50℃
