产品特点
具有很好的机械性能和温度特性
松套管材料本身具有良好的耐水解性能和较高的强度
松套管内放入特种阻水纱，对光纤进行了关键性保护
特别设计的紧密的光缆结构，有效防止套管回缩
PE护套具有很好的抗紫外辐射性能
采用下列措施来确保光缆的防水性能：
-单根非金属中心加强芯
-松套管内特种阻水纱
-松套管和加强芯外阻水纱
-缆芯外阻水带
-涂塑铝带 (APL)防潮层

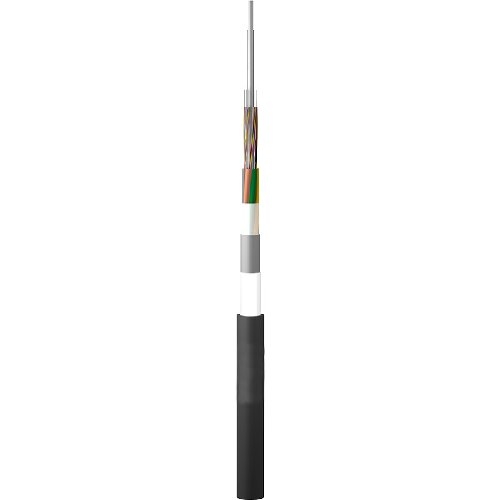

结构图
1.非金属加强芯
2.光纤
3.阻水纱
4.松套管
5.阻水纱
6.阻水带
7.涂塑铝带
8.聚乙烯护套
结构参数
|
光缆型号 （以2纤递增） |
光纤数 |
套管数 |
填充绳数 |
参考光缆重量 （kg/km） |
允许拉伸力 长期/短期 （N） |
允许压扁力 长期/短期 （N/100mm） |
弯曲半径 静态/动态 （mm） |
|
DCFA-2~6Xn |
2~6 |
1 |
5 |
96 |
400/1000 |
300/1000 |
10D/20D |
|
DCFA-8~12Xn |
8~12 |
2 |
4 |
96 |
|||
|
DCFA-14~18Xn |
14~18 |
3 |
3 |
96 |
|||
|
DCFA-20~24Xn |
20~24 |
4 |
2 |
96 |
|||
|
DCFA-26~30Xn |
26~30 |
5 |
1 |
96 |
|||
|
DCFA-32~36Xn |
32~36 |
6 |
0 |
96 |
储存/使用温度：-40℃~+70℃
光学特性
|
光纤类型 |
衰减 （+20℃） |
带宽 |
数值孔径 |
光缆截止波长 |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300 nm |
|||
|
G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
--- |
≤1450nm |
|
50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
0.200±0.015 NA |
--- |
|
62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
0.275±0.015 NA |
--- |
注意
a. 型号的后缀Xn表示选用的光纤类型
b. 套管和光纤的颜色排列见色谱表
c. 光缆在露天的环境中不要超过6个月，否则盘具可能会受损
