产品特点
精确控制的光纤余长保证了光缆具有的良好的机械性能和温度性能
松套管材料本身具有良好的耐水解性能和较高的强度
管内充以特种油膏，对光纤进行了关键性保护
良好的抗侧压性和柔软性
一层绕包FRP保证了光缆的拉伸强度，同时对松套管有较好的保护作用
聚乙烯(PE)护套具有很好的抗紫外线辐射性能
全介质光缆,不用接地，不会遭雷击
产品标准
GYQFXTY光缆符合YD/T 769-2010标准和IEC 60794-1标准

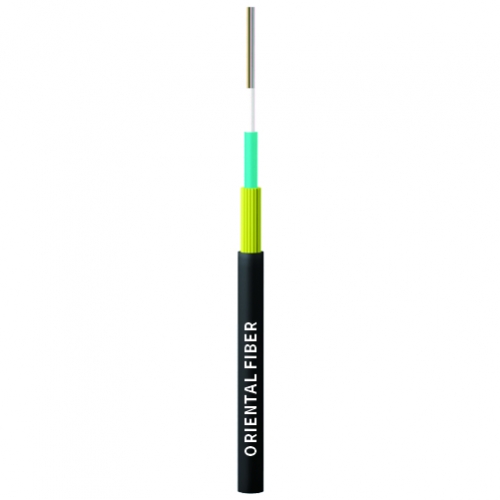

结构图
1.
2.
3.FRP
4.
5.
6.
结构参数
|
光缆型号（以2纤递增） |
光纤数 |
参考光缆重量 |
允许拉伸力 长期/短期 (N) |
允许压扁力 长期/短期 (N/100mm) |
弯曲半径 静态/动态 (mm) |
|
GYQFXTY-2~12Xn |
2~12 |
66 |
600/1500 |
300/1000 |
10D/20D |
|
GYQFXTY-14~18Xn |
14~18 |
79 |
|||
|
GYQFXTY-26~36Xn |
26~36 |
86 |
储存/使用温度：-40℃~+70℃
光学特性
|
光纤类型 |
衰减 |
带宽 |
数值孔径 |
光缆截止波长 |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
--- |
≤1450nm |
|
50/125µm |
≤3.3dB/km |
≤1.2dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
0.200±0.015 NA |
--- |
|
62.5/125µm |
≤3.5dB/km |
≤1.2dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
0.275±0.015 NA |
--- |
注意：
a.
b.
c.光缆在露天的环境中不要超过6个月，否则盘具可能会受损
适用：管道、架空
