产品特点
具有很好的机械性能和温度特性
松套管材料本身具有良好的耐水解性能和较高的强度
管内充以特种油膏，对光纤进行了关键性保护
良好的抗压性和柔软性
采用下列措施来确保光缆的防水性能：
-单根金属中心加强芯
-松套管内填充特种防水化合物
-完全缆芯填充
-涂塑铝带(APL)防潮层
-双面涂塑钢带(PSP) 提高光缆的抗透潮能力
-良好的阻水材料防止光缆纵向渗水
产品标准
GYTA53光缆符合YD/T 901和IEC 60794-1标准。

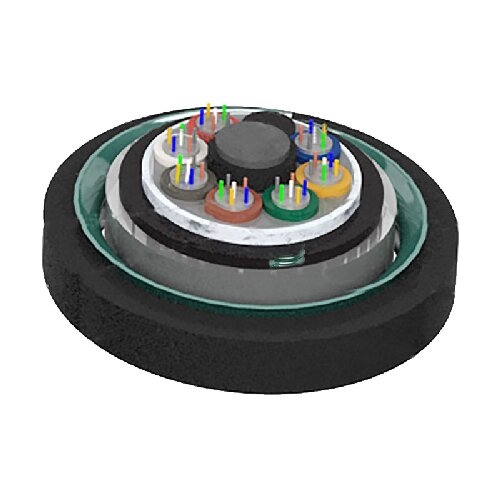

结构图
1.光纤
2.套管填充物
3.松套管
4.缆芯填充物
5.涂塑铝带
6.聚乙烯内护套
7.阻水材料
8.涂塑钢带
9.中心加强芯
10.聚乙烯外护套
结构参数
|
光缆型号 |
光纤数 |
套管数 |
填充绳数 |
参考光缆重量 |
允许拉伸力 长期/短期 |
允许压扁力 长期/短期 |
弯曲半径 静态/动态 |
|
GYTA53-2~6Xn |
2~6 |
1 |
5 |
177 |
1000/3000 |
1000/3000 |
12.5D/25D |
|
GYTA53-8~12Xn |
8~12 |
2 |
4 |
177 |
|||
|
GYTA53-14~18Xn |
14~18 |
3 |
3 |
177 |
|||
|
GYTA53-20~24Xn |
20~24 |
4 |
2 |
177 |
|||
|
GYTA53-26~30Xn |
26~30 |
5 |
1 |
177 |
|||
|
GYTA53-32~36Xn |
32~36 |
6 |
0 |
177 |
|||
|
GYTA53-38~48Xn |
38~48 |
4 |
1 |
194 |
|||
|
GYTA53-50~60Xn |
50~60 |
5 |
0 |
194 |
|||
|
GYTA53-62~72Xn |
62~72 |
6 |
0 |
204 |
|||
|
GYTA53-74~84Xn |
74~84 |
7 |
1 |
239 |
|||
|
GYTA53-86~96Xn |
86~96 |
8 |
0 |
239 |
|||
|
GYTA53-98~108Xn |
98~108 |
9 |
1 |
275 |
|||
|
GYTA53-110~120Xn |
110~120 |
10 |
0 |
275 |
|||
|
GYTA53-122~132Xn |
122~132 |
11 |
1 |
312 |
|||
|
GYTA53-134~144Xn |
134~144 |
12 |
0 |
312 |
|||
|
GYTA53-146~216Xn |
146~216 |
13~18 |
5~0 |
312 |
储存/使用温度：-40℃~+70℃
光学特性
|
光纤类型 |
衰减（+20℃） |
带宽 |
数值孔径 |
光缆截止波长 |
||||
|
@850nm |
@1300nm |
@1310nm |
@1550nm |
@850nm |
@1300nm |
|||
|
G.652 |
--- |
--- |
≤0.36dB/km |
≤0.22dB/km |
--- |
--- |
--- |
≤1260nm |
|
G.655 |
--- |
--- |
≤0.40dB/km |
≤0.23dB/km |
--- |
--- |
--- |
≤1450nm |
|
50/125µm |
≤3.0dB/km |
≤1.0dB/km |
--- |
--- |
≥500MHz·km |
≥500MHz·km |
0.200±0.015 NA |
--- |
|
62.5/125µm |
≤3.3dB/km |
≤1.0dB/km |
--- |
--- |
≥200MHz·km |
≥500MHz·km |
0.275±0.015 NA |
--- |
a. 型号的后缀Xn表示选用的光纤类型
b. 套管和光纤的颜色排列见色谱表
c. 光缆在露天的环境中不要超过6个月，否则盘具可能会受损
适用：管道、架空、直埋
